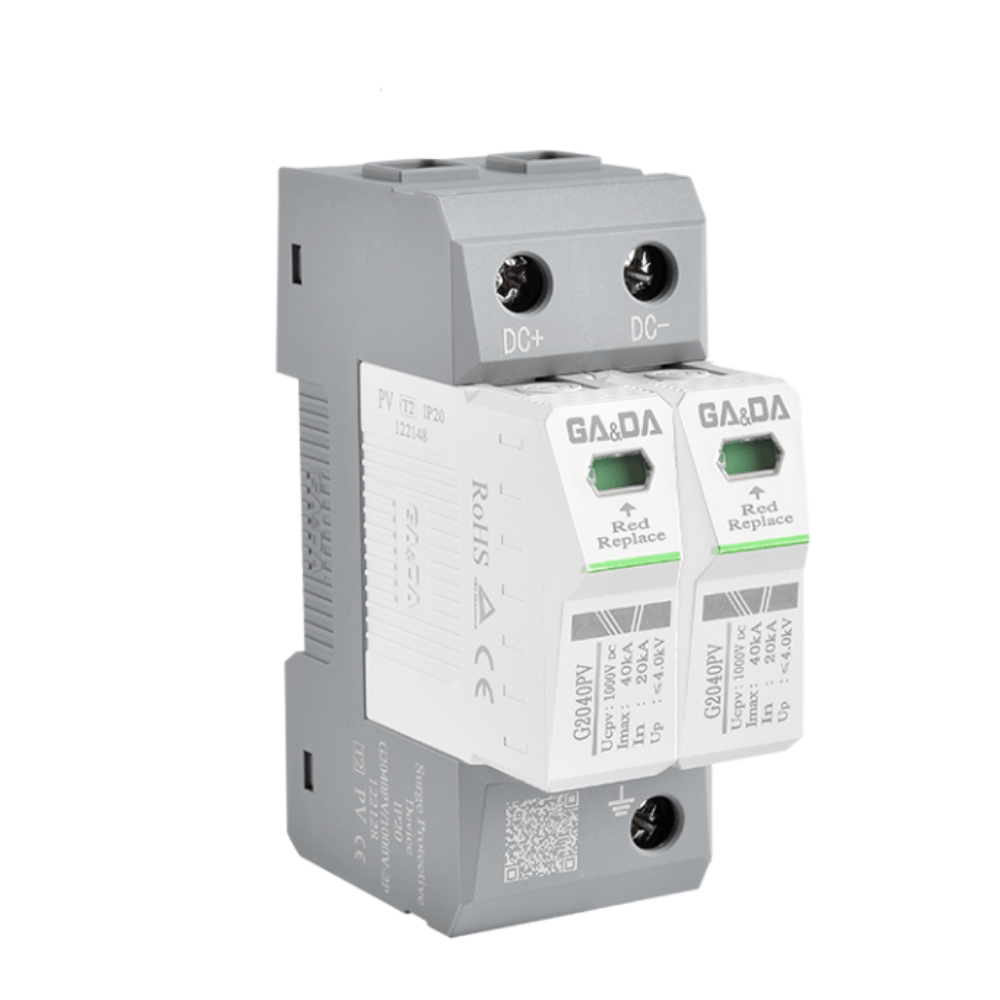

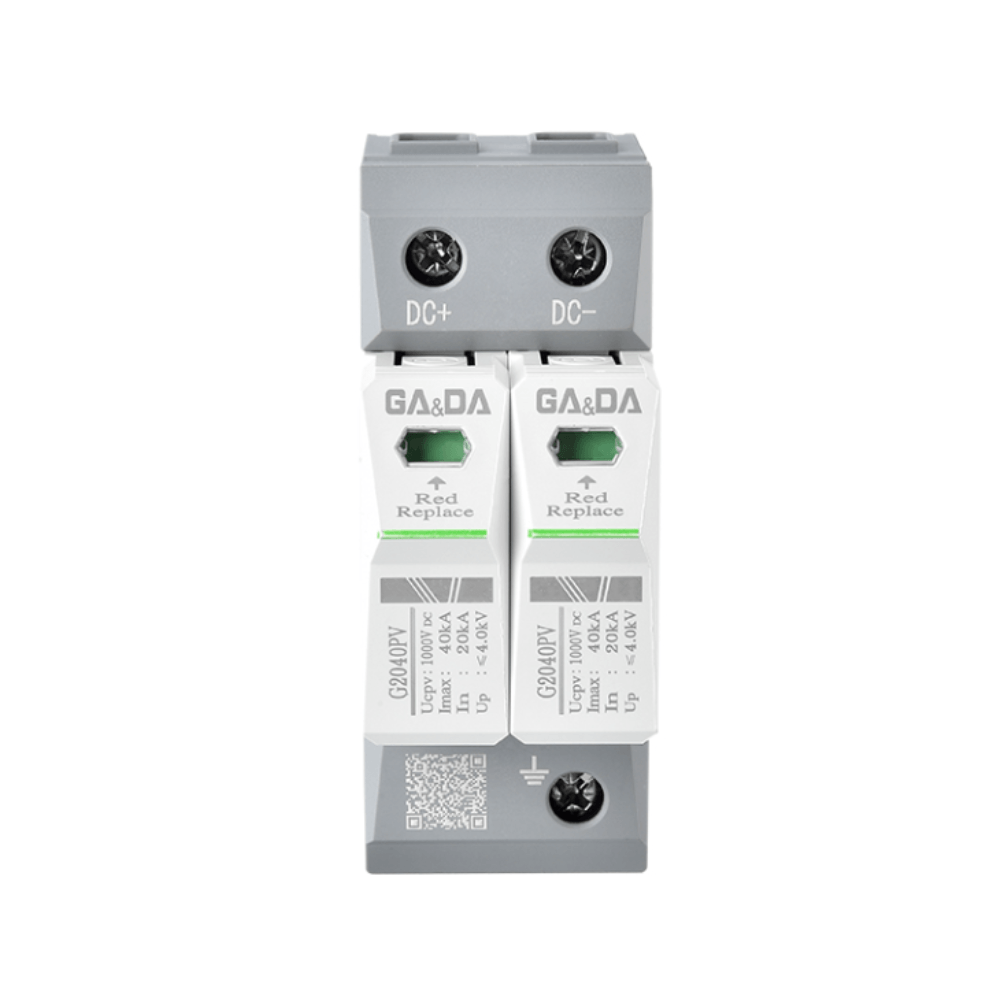

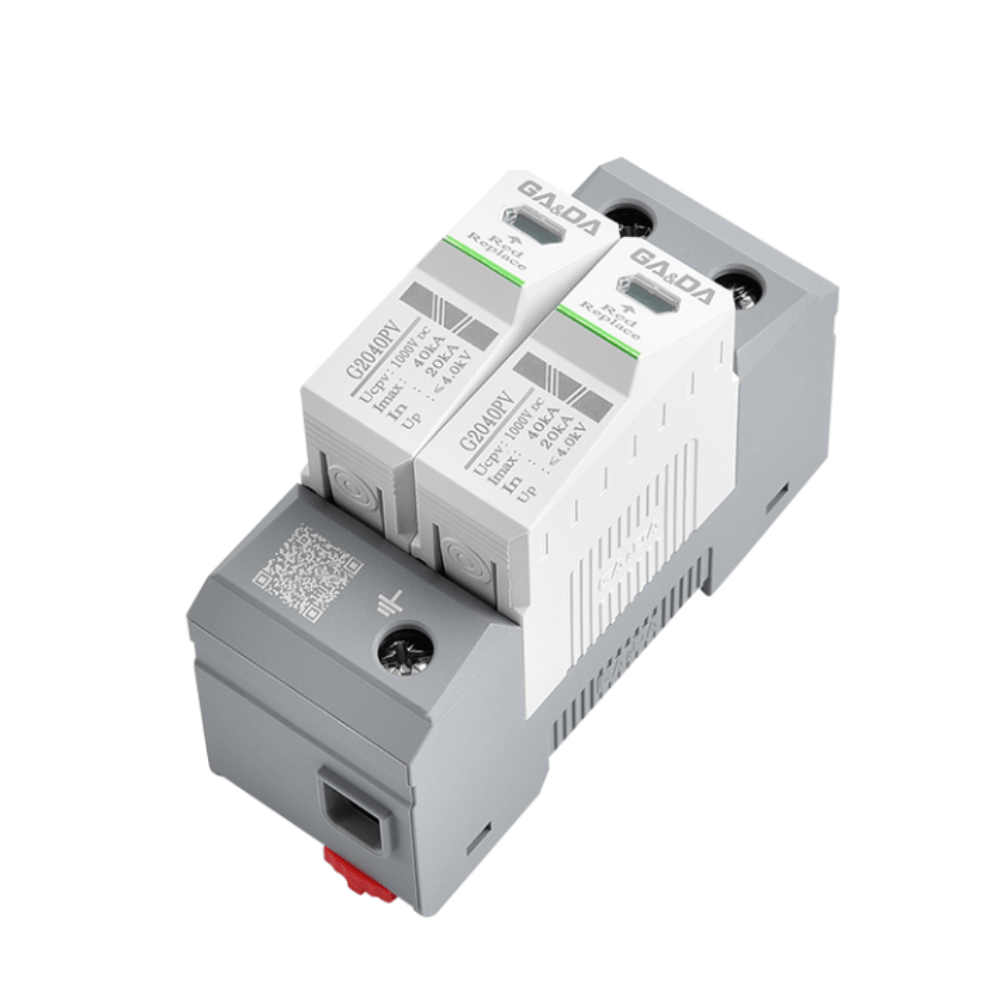

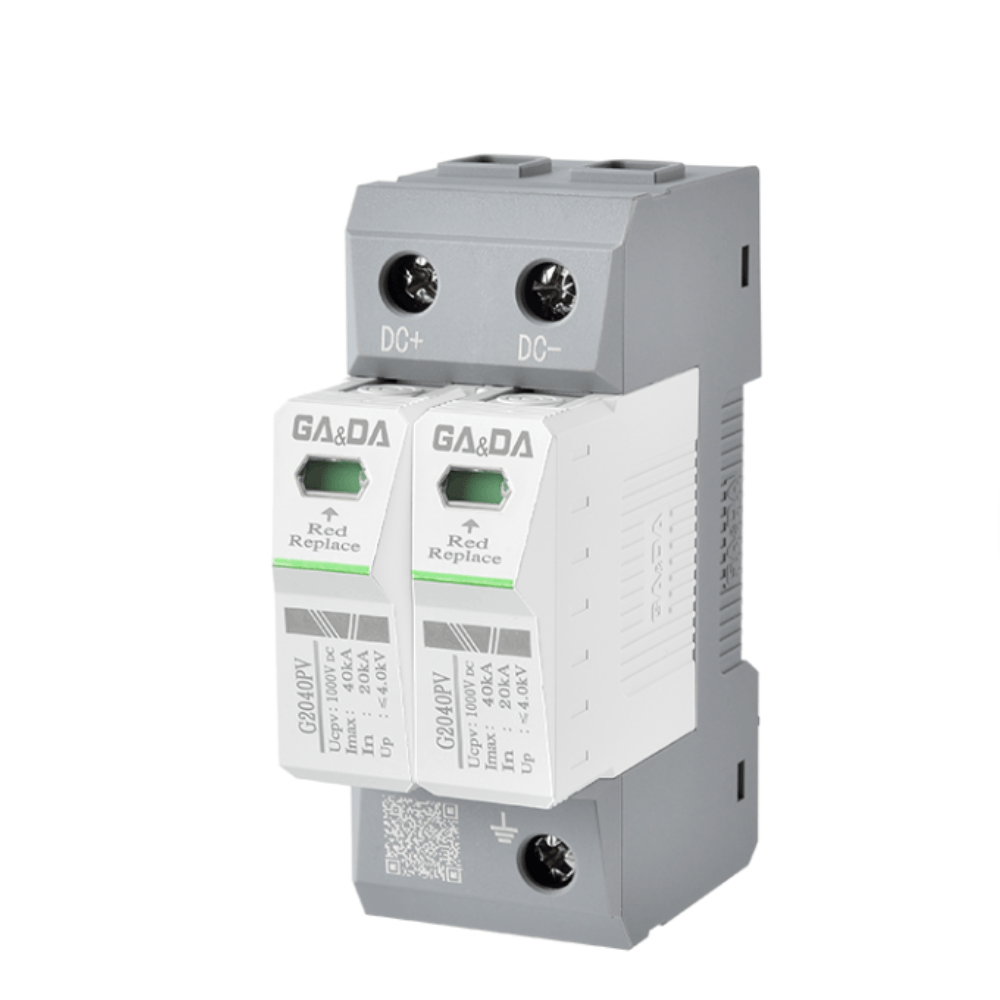

Descarcator supratensiune SPD, tip T2, 40kA, 1000V DC, GA&DA G2040PV

Descarcatorul de supratensiune GA&DA G2040PV/1000-2P este proiectat pentru protectia sistemelor fotovoltaice impotriva supratensiunilor tranzitorii generate de descarcari atmosferice indirecte si de comutatii in reteaua electrica. Dispozitivul limiteaza energia impulsurilor electrice care pot ajunge la invertor, panouri fotovoltaice si celelalte componente ale instalatiei, contribuind la cresterea sigurantei si la prelungirea duratei de functionare a echipamentelor. Modelul este destinat instalatiilor de pana la 1000V DC si dispune de o capacitate nominala de descarcare de 20kA si o capacitate maxima de descarcare de 40kA. Constructia modulara permite inlocuirea rapida a modulelor atunci cand este necesar, iar montajul pe sina DIN de 35 mm faciliteaza integrarea in tablourile electrice fotovoltaice. Indicatorul vizual de stare permite verificarea rapida a functionarii descarcatorului, iar carcasa realizata din material termoplastic rezistent la foc contribuie la cresterea sigurantei instalatiei.

Specificatii descarcator supratensiune SPD, tip T2, 40kA, 1000V DC, GA&DA G2040PV:

• Tip protectie: T2 (Tip 2)
• Aplicatie: Sisteme fotovoltaice
• Tensiune maxima sistem: 1000V DC
• Numar poli: 2P
• Curent nominal de descarcare (In): 20 kA
• Curent maxim de descarcare (Imax): 40 kA
• Nivel de protectie la tensiune (Up): ≤4.0 kV
• Timp de raspuns: ≤25 ns
• Curent de scurtcircuit admis (Isccr): 10 kA
• Curent rezidual: <0.5 mA
• Indicator stare: Verde - functional / Rosu - necesita inlocuire
• Numar porturi: 1
• Montaj: Sina DIN 35 mm
• Grad de protectie: IP20
• Material carcasa: Termoplastic ignifug conform UL94 V-0
• Temperatura de functionare: -40°C pana la +70°C
• Umiditate de functionare: 5% - 95%
• Altitudine maxima: 2000 m
• Presiune atmosferica: 80-106 kPa
• Cuplu strangere borne: 4.5 Nm
• Sectiune maxima conductori:
  • Solid: 35 mm²
  • Flexibil: 25 mm²
• Standarde:
  • IEC 61643-31:2018
  • EN 61643-31:2019
